Beskrivelse

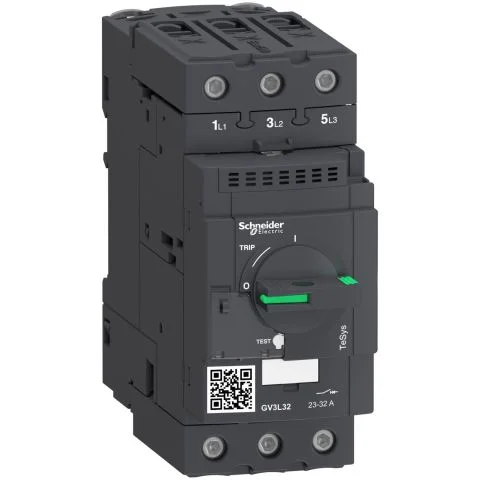

Kortslutningsvernet må kombineres med termisk overstrømbeskyttelse for å gi motoren beskyttelse mot overbelastning. GV3 tilbyr forskjellige størrelser. Den magnetiske beskyttelsen Id-mage (kortslutningsvernet) har et fast utløsningsnivå som er 13 ganger den valgte størrelsen. GV3L har byggebredde på 55 mm. GV3L har en roterende 3-posisjonsvrider.IP20 berøringsbeskyttedeSekskantet tilkoblingsskrueSchneider patentert krafttiløkobling som alltid garanterer 5 Nm tiltrekningsmoment (uansett om man bruker 2 forskjellige kabelområder)Utløsningsstrøm (A) = den magnetiske beskyttelsens utløsningsnivå i 20 %Tekniske dataTypeGV3L32Innstilling for overlastutløser0 AInnstillingsområde for den momentane kortslutningsutløseren32 ABakkekortslutningsbrytekapasitet Icu ved 400 V, AC100 kAUtløsningsteknologiMagnetiskNominell driftsspenning690 VNominell effekt ved AC-3, 400 V15 kWNominell kontinuerlig strøm Iu32 AFasebortfallsfølsomJaAntall poler3ApparatbyggemåteKomplett apparat i kapslingMed integrert hjelpekontaktNeiMed integrert underspenningsutløserNeiMerkeuteffekt ved AC-3, 230 V0 kWKapslingsgrad (IP)IP20Hovedstrømkretsens tilkoblingsmåteSkruetilkoblingType kontrollelementVippestrømbryterBredde55 mmDybde136 mmHøyde132 mm
