Beskrivelse

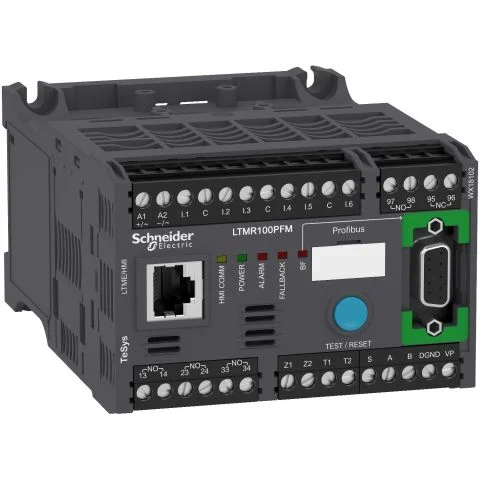

Schneider Electric TeSys T LTMR100PFM ProfiBus er en kontrollenhet med en målestrøm på 5-100 A og 100-240 V AC i forsyningsspenningen [Us]. 690 V isolasjonsspenning [Ui] samsvarer med EN/IEC 60947-1, CSA C22.2 og UL 508.Tekniske dataMålestrøm5..100 A[Us] Forsyningsspenning100..240 V AC 50/60 HzStrømforbruk8..62,8 mANivåer forsyningsspenning93,5..264 V ACKommunikasjonsprotokollProfibus DP[ Ui] Isolasjonsspenning690 V i samsvar med EN/IEC 60947-1, CSA C22.2, UL 508Kortslutningsmotstand100 kA i samsvar med EN/IEC 60947-4-1Anbefalt sikringstørrelse4 A gG for utgang/0,5 A gG for styrekretsTall logisk inngang6Inngangsstrøm3,1 mA ved 100 V/7,5 mA ved 240 VGarantert nullstrømmodusLogisk inngangStatus garantertLogisk inngangMaksimal utgangssvitsjefrekvens2 HzBelastningsstrøm5 A ved 250 V AC for logisk utgang , 5 A ved 30 V DC for logisk utgangTillatt effekt480 VA (AC-15), dvs. = 2 A, 500 000 sykluser (utgang)/30 W (DC-13), dvs. = 1,25 A, 500 000 sykluser (utgang) )Maksimal driftsfrekvens1800 cyklus /hKontakttype og sammensetning1 NO + 1 NC feilsignal, 3 LukkingMålingstypeJordfeilstrøm/Fasestrøm, I1, I2, I3 RMS/Temperatur sving/Strømubalanse/Gjennomsnittlig strøm IavgOverspenningskategoriIIITilkoblingsavstand5,08 mmTiltrekkingsmoment0,5…0,6 N.m kontrollkretsForurensningsgrad3
