Beskrivelse

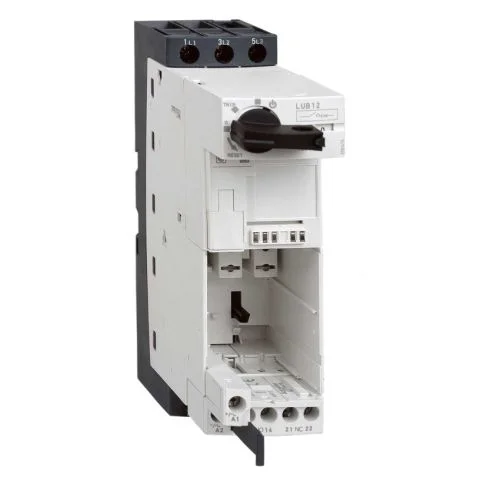

TeSys modell U er en skillebryter, effektbryter, kontaktor, overstrømsrelé og kommunikasjonsmodul i én enkelt enhet, 45 mm bred. Tesys U overholder internasjonale standarder som IEC 947-6-2 som sikrer auto-koordinering og kontinuerlig drift samt den amerikanske standarden UL508E (Selvbeskyttende motorstarter). Baseenhet for ikke-reverserende startkobling. Baseenhetene har to hjelpekontakter: 1 N/O (13-14) og 1 N/C (21-22) som indikerer lukket eller åpen posisjon til hovedstolpene. De skal brukes sammen med en beskyttelsesmodul.Tekniske dataTypeLUB12Type motorstarterDirekte startsapparatNominell effekt ved AC-3, 400 V5.5 kWMed kortslutningsutløsningJaMerkespenning matning ved AC 50 Hz0 VMerkespenning matning ved DC0 VInstilling for overbelastningsutløser0 ANominell driftsstrøm Ie0 AMerkedriftsstrøm ved AC-3, 400 V12UtførelseBasenhet standardSpenningstype for driftAC/DCKapslingsklasse (IP)IP20Merkespenning matning ved AC 60 Hz0 VTilkoblingsmetode for hovedkretsSkruetilkobling
