Beskrivelse

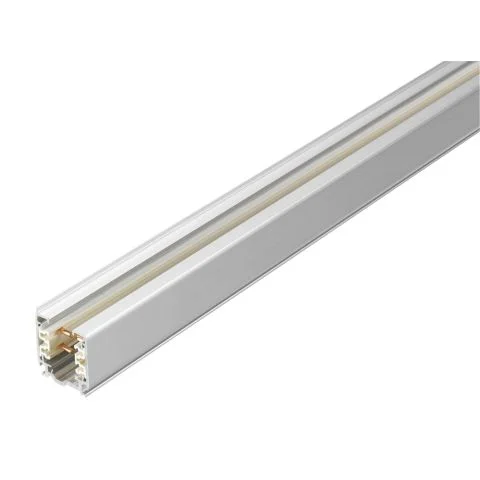

GLOBAL Trac XTS4200-3 er en 2 m lang hvit kontaktskinne, for 3 faser.XTS4-skinner med 3 faser og aluminiumsprofilXTS4 3-faseskinner består av en strengformet aluminiumsprofil, isolasjonsprofil av plast, faseleder og nulleder. Den strengsprøytede aluminiumsprofilen er hvitlakkert. Fase- og nulleder består av 4 mm² kobber. Skinnens fase- og nulleder i begge ender må være bøyd i 90° vinkel før de kan forbindes med koblingsstykket. Skinnen leveres i standardlengdene: 1, 2, 3 og 4 m. Ved behov kan den deretter kappes til ønsket lengde på stedet. Lederendene bøyes deretter innover med et lite spesialverktøy, XTSV 12. Kobberlederens posisjon kontrolleres med verktøyets motsatte side.Montere skinnerSkinnene kan monteres tett mot tak, på rørpendel, vaierpendel eller i takkanal. Anbefalt festeavstand 1000 mm. Maksimalt dreiemoment 2,5 Nm.Koble inn armaturerArmaturer kobles til skinnen med adapter.Strengformet aluminiumsprofilFase- og nulleder består av 4 mm² kobberVed behov kan skinnen kappes til ønsket lengde, bøy deretter inn endeneFor å montere på tak, rørpendel, vaierpendel eller takkanalIP20-klasseTekniske dataMål (L x B x H)2000 x 30 x 35 mmMaksimalt dreiemoment2,5 Nm
